Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

13 de octubre de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/09/2025
Fecha de medición final: 30/09/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por la normativa IEEE.

  • El voltaje RMS promedio permaneció dentro del rango permitido de ±5%; sin embargo, se registraron caídas de tensión notorias en varios momentos. La más significativa ocurrió el 8 de septiembre a las 11:10 h, con una disminución del 14.85%. En este periodo se detectaron 6 caídas de tensión entre el 6% y el 15%. Este fenómeno se ha observado en todos los meses anteriores, que van desde los 2 eventos hasta los 14 eventos.

  • Los desbalances de tensión y corriente se mantuvieron dentro de los valores normativos, con máximos de 0.48% en tensión y 4.27% en corriente, similares a los resultados del mes anterior, lo que indica condiciones adecuadas de balance en la operación de la planta.

  • El factor de potencia se mantuvo prácticamente todo el tiempo en 0.99 en atraso, lo cual constituye una condición óptima desde el punto de vista operativo.

Importante

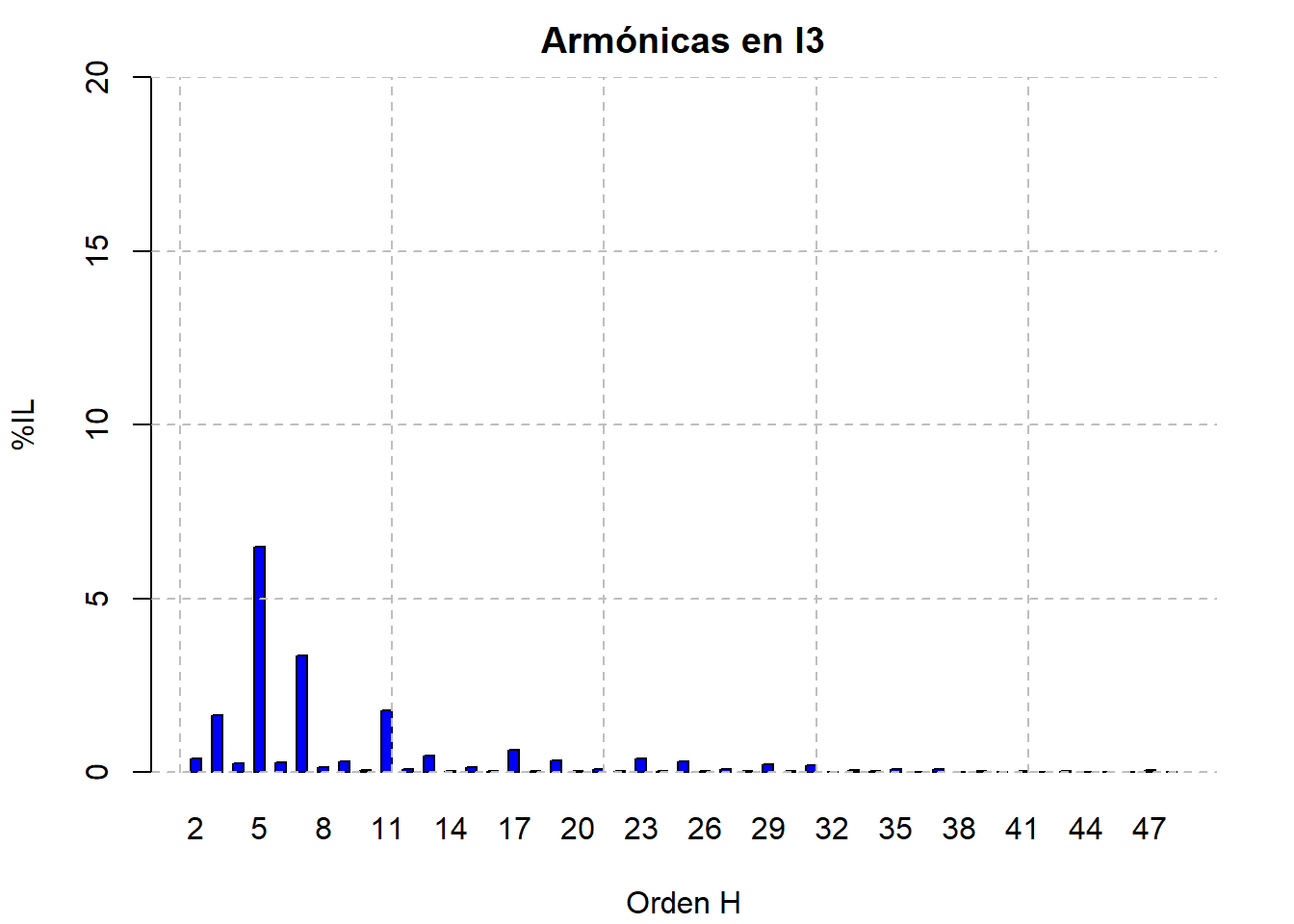

  • El comportamiento de las armónicas de corriente siguió el patrón esperado, con predominancia de la 5ª armónica, seguida de las 7ª, 11ª, 3ª, 13ª y 17ª, entre otras. El THD de corriente promedio fue de 8.86%, menos al mes anterior de 13.2.

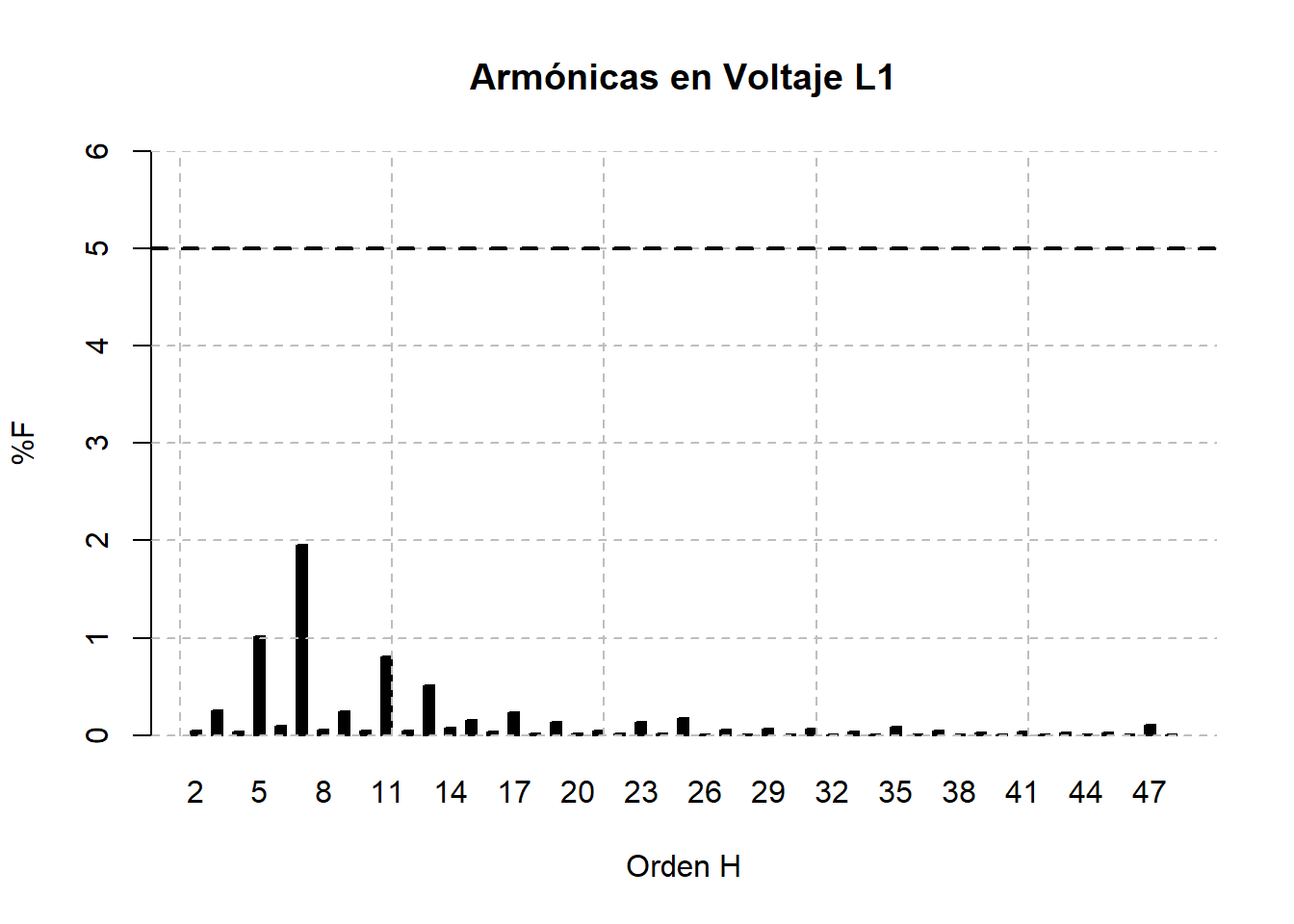

  • En cuanto a las armónicas de tensión, la de mayor magnitud fue la 7ª, seguida de la 5ª, 11ª, 13ª, 3ª, 9ª, 17ª, 19ª, 23ª, 25ª y 47ª. El THD promedio de tensión fue de 1.83% menor al 2.35% del mes anterior.

  • Se recomienda verificar que la armónica 7ª no corresponda a un fenómeno de resonancia, así como dar seguimiento a las armónicas de orden superior (≥23ª) para evitar incrementos en los próximos meses.

  • En términos generales, el comportamiento armónico se mantuvo similar al de los meses anteriores.

Precaución

  • Las variaciones de tensión en el nivel de 34.5 kV deben considerarse de atención, ya que en este mes se registraron 6 caídas de tensión, mientras que en los meses anteriores fueron 6, 2 y 14, respectivamente.

  • Los índices de flicker permanecieron por debajo de los límites máximos establecidos durante dos meses consecutivos, lo cual es positivo.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 35004.6 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.27 0 - 5 %
THDi % 11.64 ---
Flicker Pst 0.16 0-1 p.u.
Flicker Plt 0.42 0-0.8 p.u.
Desbalance Dv % 0.48 0 - 2 %
Desbalance Di % 4.27 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,476.61 4,321.04 5,371.99 5,262.69 5,824.91 6,002.89 6,303.73
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
196.52 503.92 695.09 684.14 822.12 879.90 963.68
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,519.99 4,356.52 5,417.55 5,307.18 5,876.90 6,062.20 6,364.45
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.98 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.88 1.46 1.85 1.85 2.27 2.44 3.62
THDi (%)
min. p5 p50 mean. p95 p99 max.
5.14 7.25 8.60 8.89 11.64 13.57 16.03
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.06 0.25 0.34 0.35 0.48 0.53 1.04
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.12 2.05 3.04 3.08 4.27 5.24 6.06
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.01 60.03 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
33,418.07 34,142.81 35,143.82 35,004.60 35,639.35 35,842.60 36,078.77
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
41.49 71.61 89.55 88.02 99.22 102.89 110.55
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.07 0.10 0.13 0.16 0.39 9.72
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.08 0.11 0.19 0.42 2.57 4.25

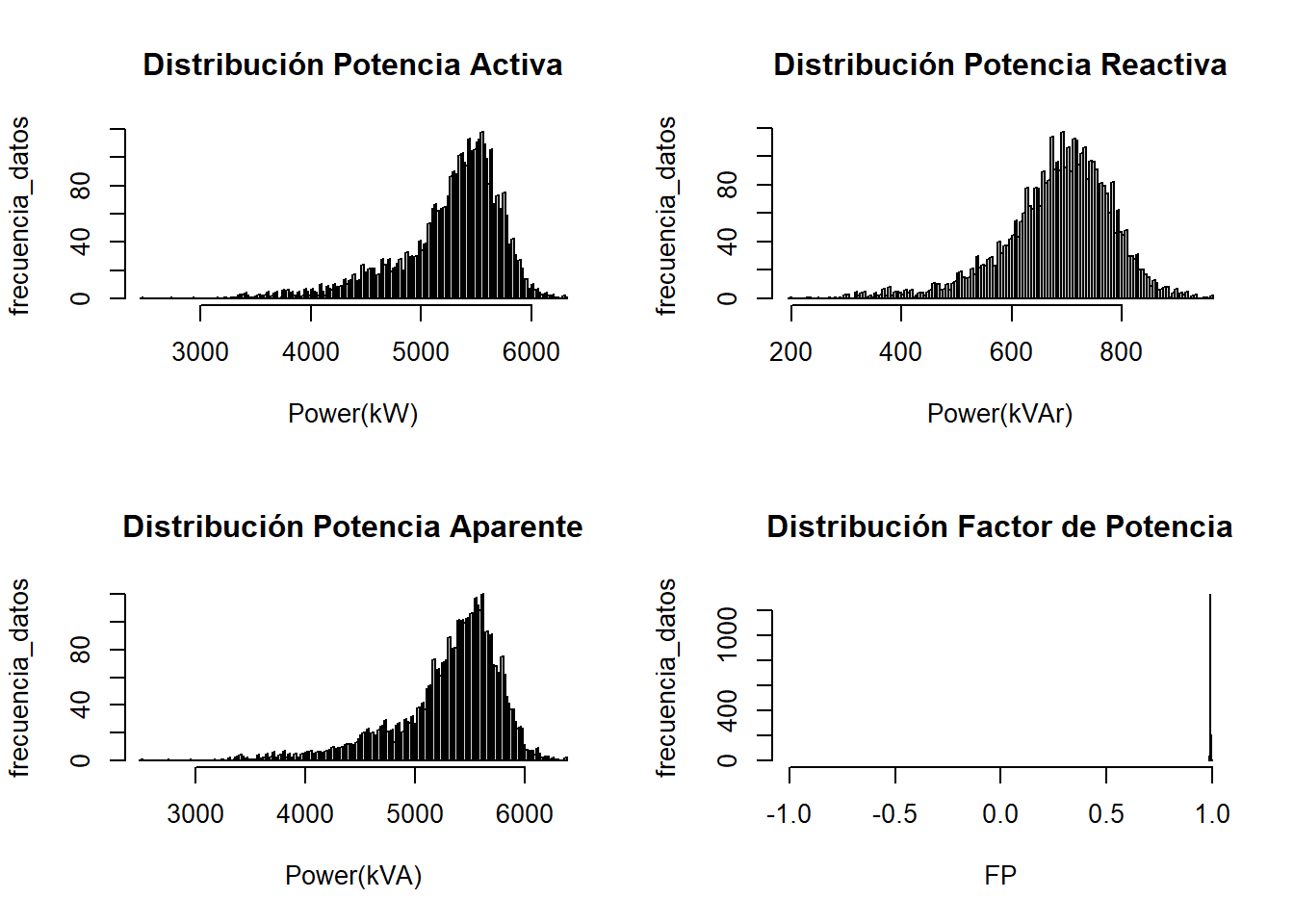

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :2477 Min. :197 Min. :2520 Min. :0.98
1st Qu.:5075 1st Qu.:633 1st Qu.:5117 1st Qu.:0.99
Median :5372 Median :695 Median :5418 Median :0.99
Mean :5263 Mean :684 Mean :5307 Mean :0.99
3rd Qu.:5572 3rd Qu.:750 3rd Qu.:5623 3rd Qu.:0.99
Max. :6304 Max. :964 Max. :6364 Max. :1.00

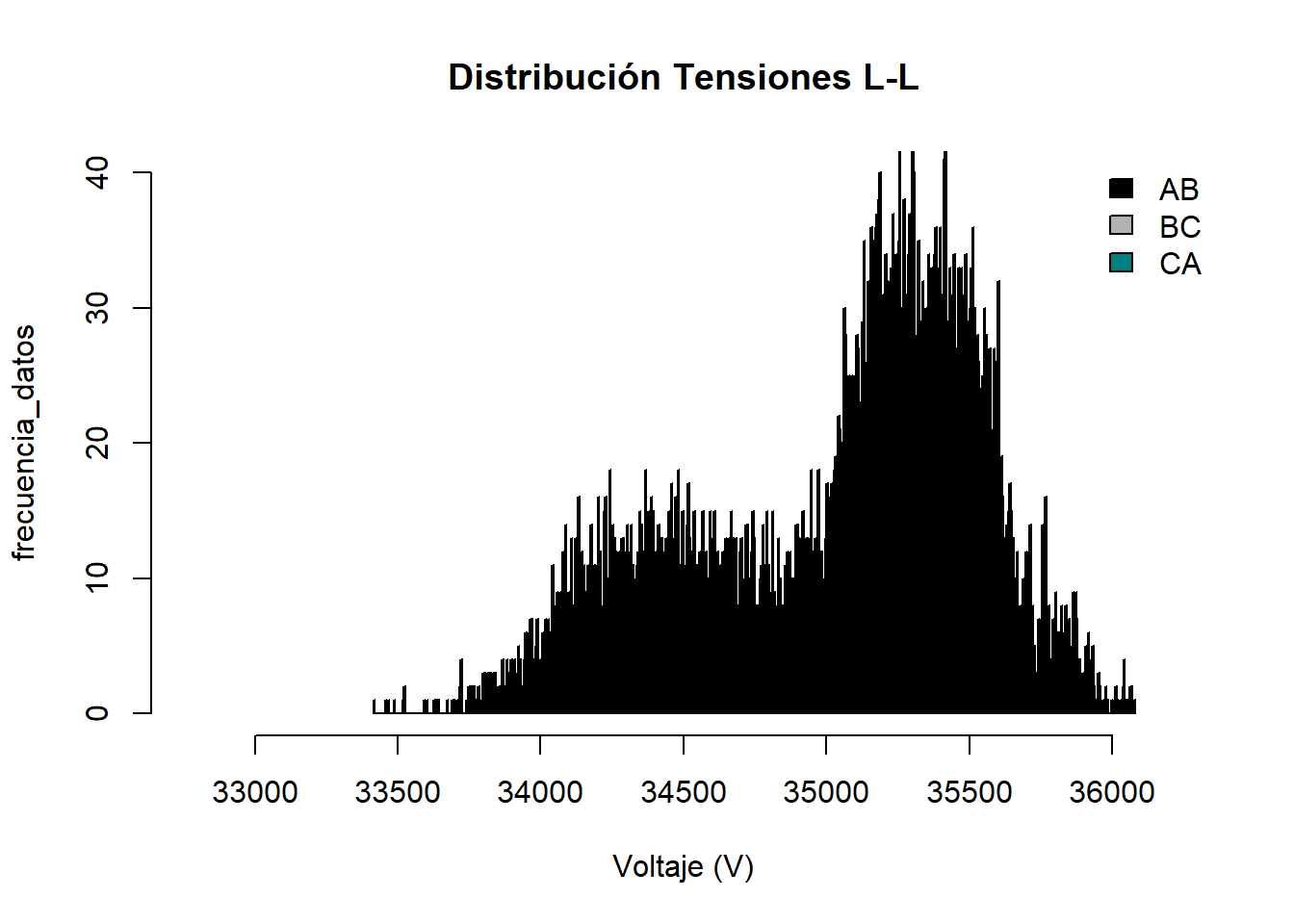

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :33418 Min. :33643 Min. :33603
1st Qu.:34466 1st Qu.:34701 1st Qu.:34618
Median :35048 Median :35318 Median :35153
Mean :34880 Mean :35132 Mean :35002
3rd Qu.:35239 3rd Qu.:35503 3rd Qu.:35340
Max. :35806 Max. :36079 Max. :35968

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 42 Min. : 41 Min. : 44
1st Qu.: 83 1st Qu.: 83 1st Qu.: 87
Median : 89 Median : 88 Median : 93
Mean : 87 Mean : 86 Mean : 91
3rd Qu.: 93 3rd Qu.: 92 3rd Qu.: 96
Max. :107 Max. :106 Max. :111

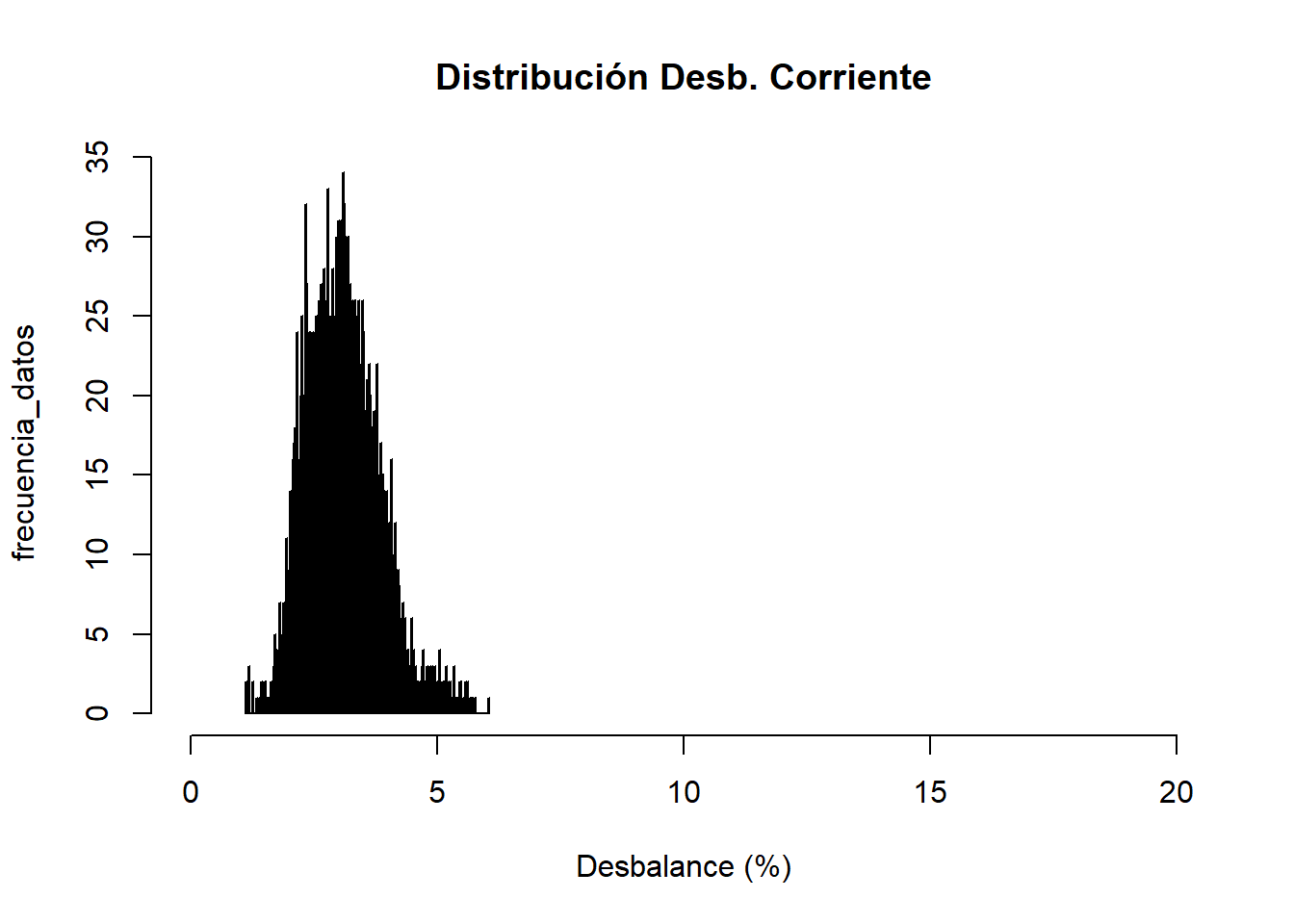

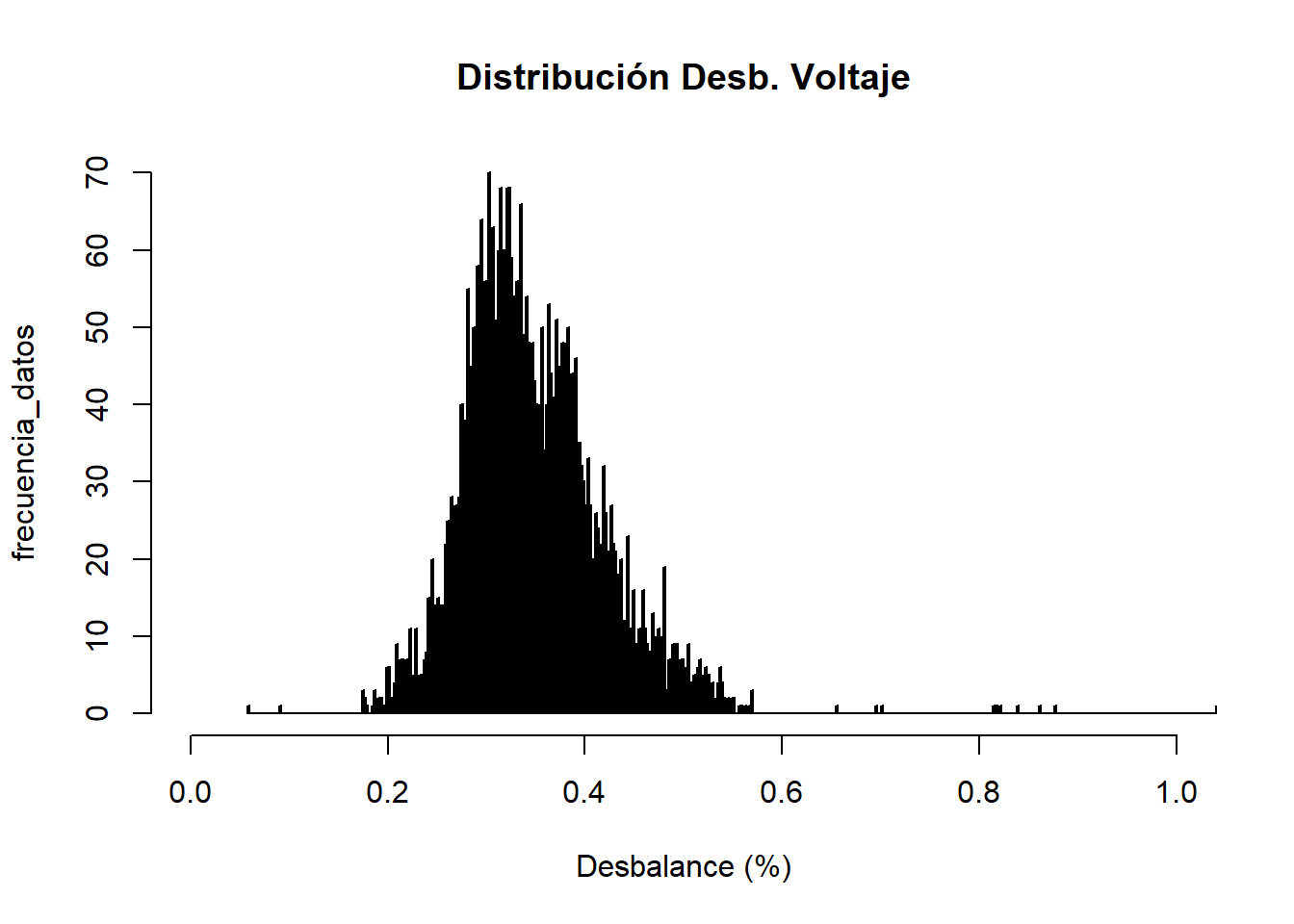

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.1 Min. :0.059
1st Qu.:2.6 1st Qu.:0.301
Median :3.0 Median :0.338
Mean :3.1 Mean :0.349
3rd Qu.:3.5 3rd Qu.:0.388
Max. :6.1 Max. :1.042

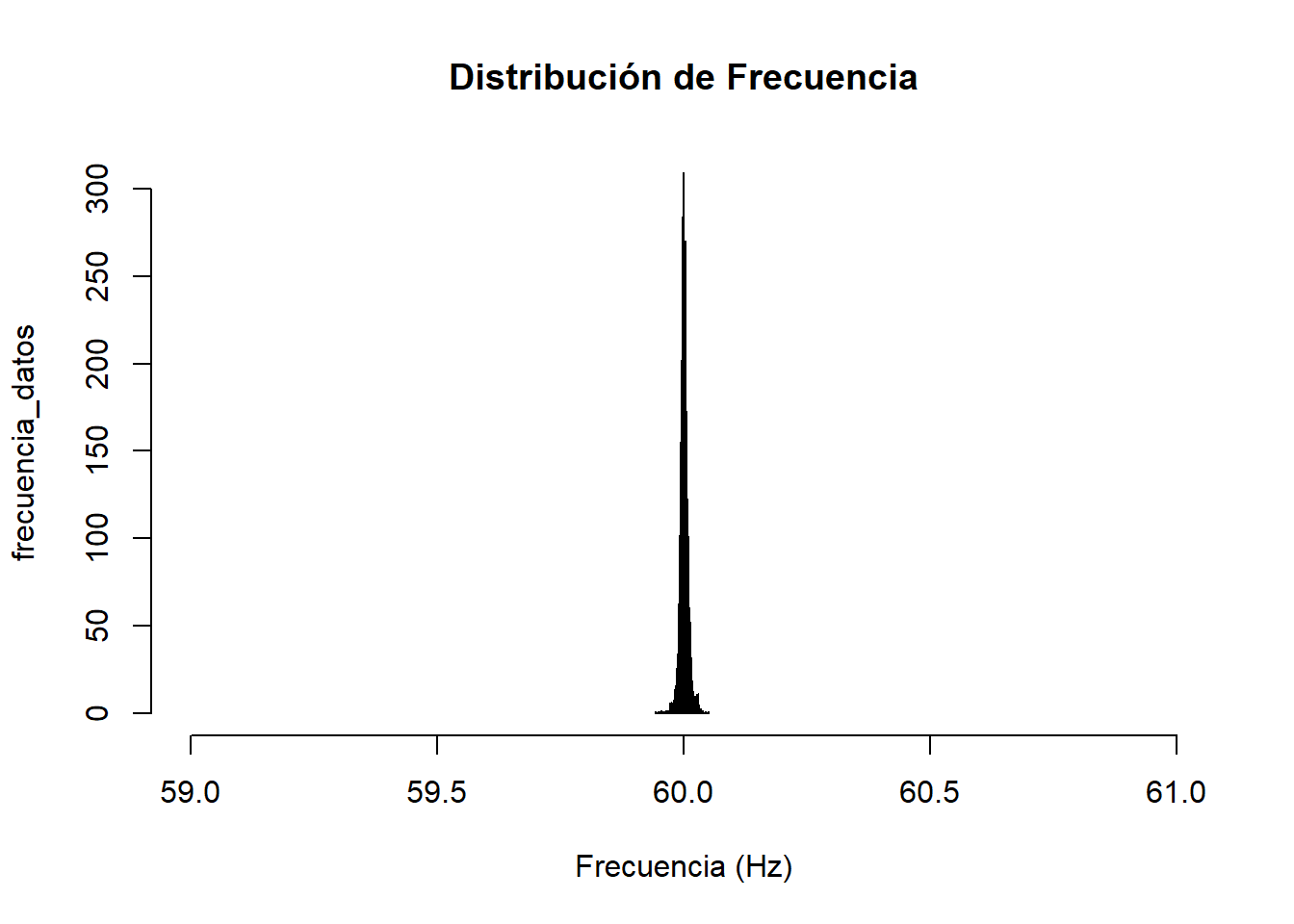

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

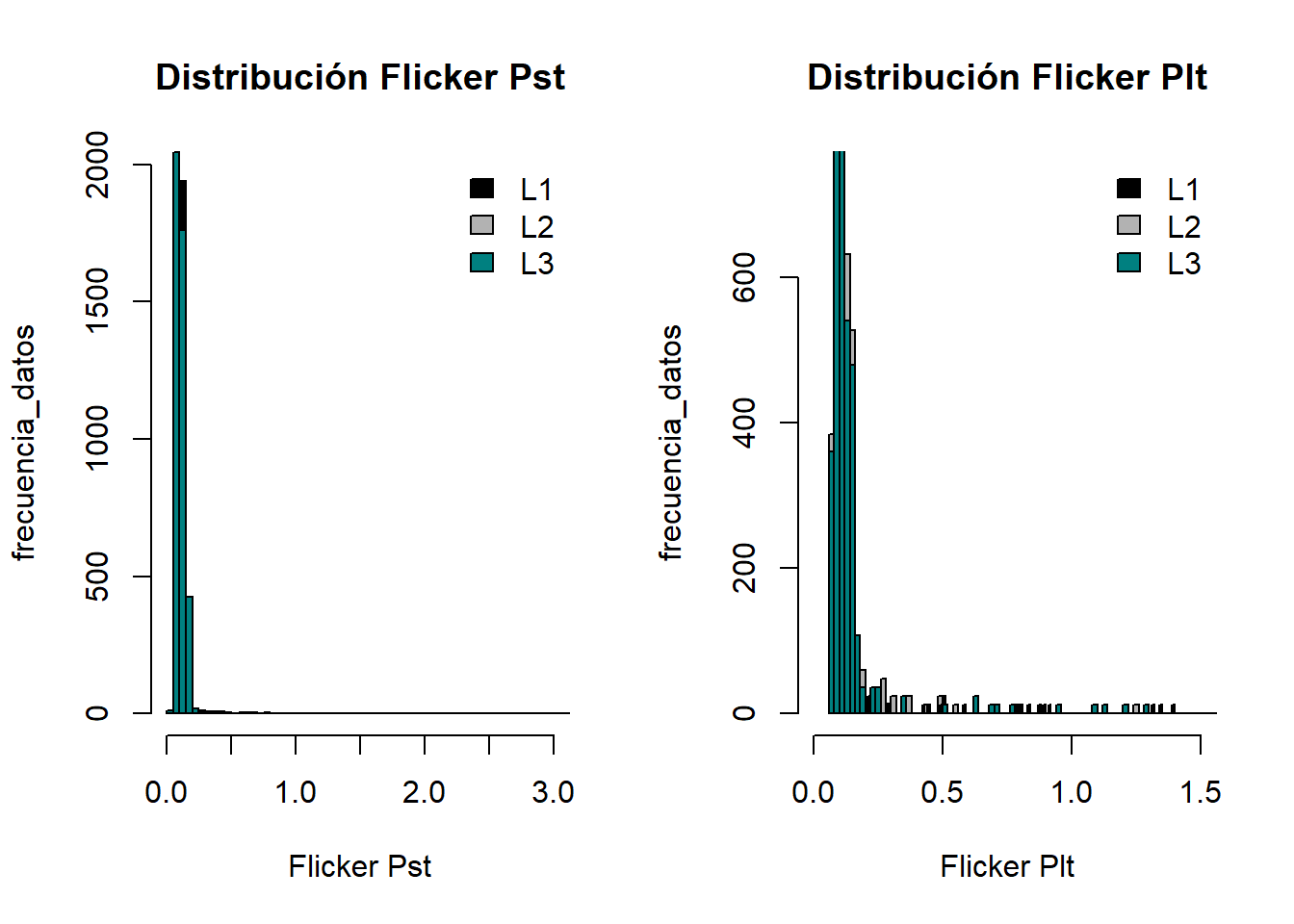

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0440 Min. :0.0430 Min. :0.0430 Min. :0.0680 Min. :0.0690 Min. :0.0670
1st Qu.:0.0840 1st Qu.:0.0840 1st Qu.:0.0820 1st Qu.:0.0940 1st Qu.:0.0940 1st Qu.:0.0920
Median :0.1040 Median :0.1040 Median :0.1020 Median :0.1090 Median :0.1110 Median :0.1090
Mean :0.1227 Mean :0.1256 Mean :0.1289 Mean :0.1729 Mean :0.1842 Mean :0.2003
3rd Qu.:0.1270 3rd Qu.:0.1280 3rd Qu.:0.1260 3rd Qu.:0.1330 3rd Qu.:0.1350 3rd Qu.:0.1360
Max. :6.1420 Max. :9.7210 Max. :8.3370 Max. :2.6830 Max. :4.2460 Max. :3.6420
NA's :5 NA's :5 NA's :5 NA's :70 NA's :70 NA's :70

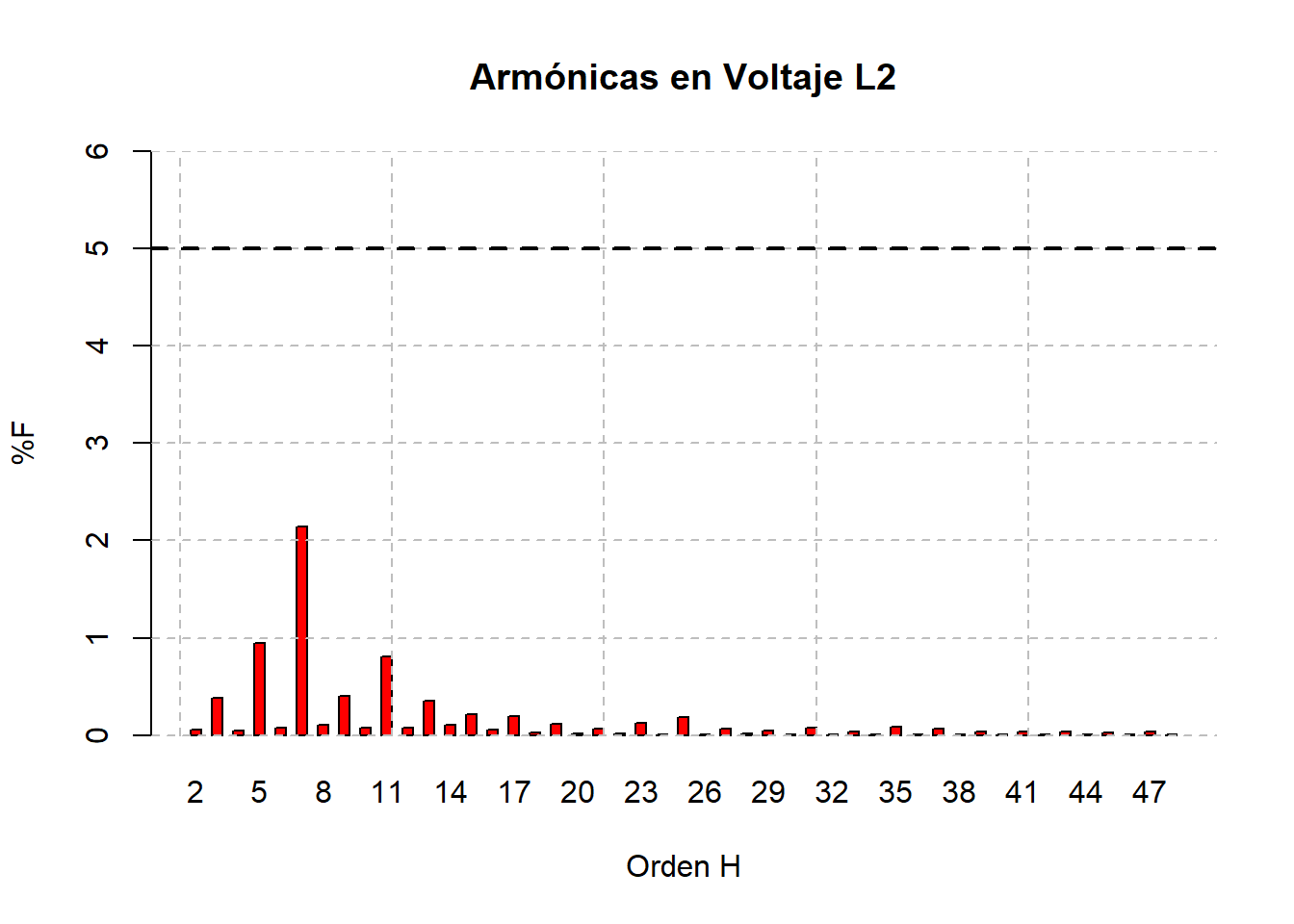

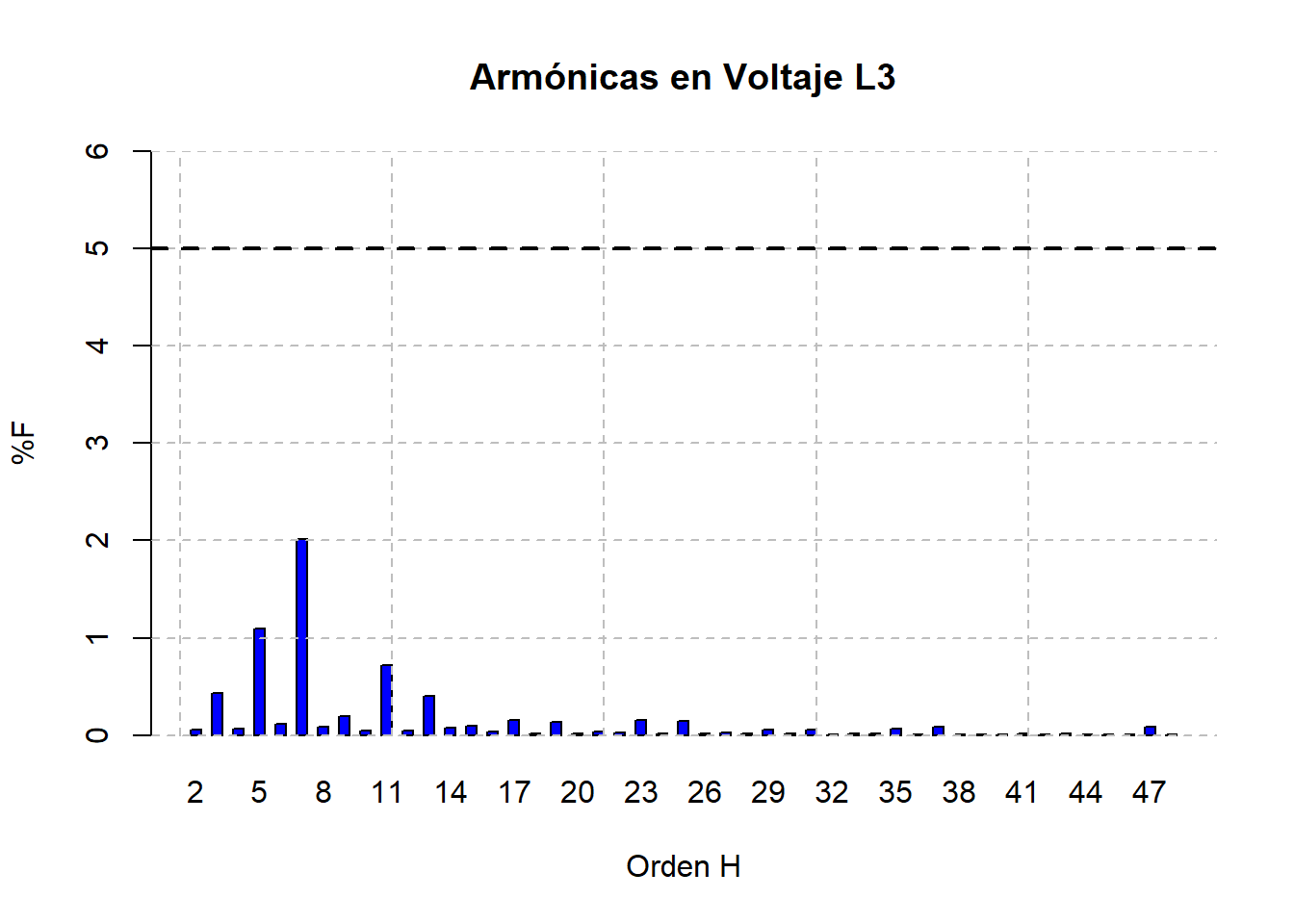

Sección: Armónicas en Voltaje

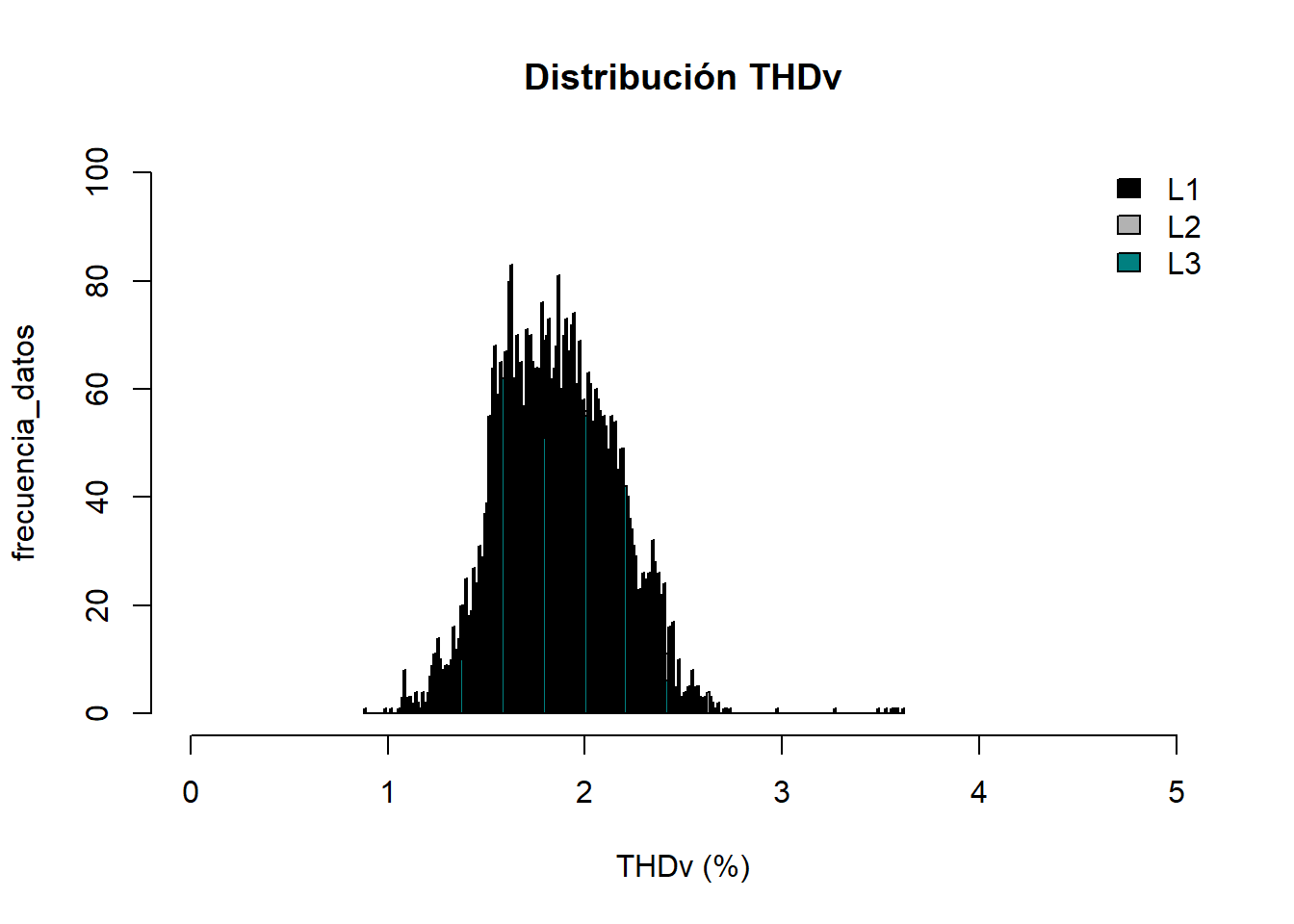

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.88 Min. :1.2 Min. :0.99
1st Qu.:1.62 1st Qu.:1.7 1st Qu.:1.64
Median :1.79 Median :1.9 Median :1.84
Mean :1.79 Mean :1.9 Mean :1.84
3rd Qu.:1.96 3rd Qu.:2.1 3rd Qu.:2.03
Max. :3.62 Max. :2.7 Max. :2.56

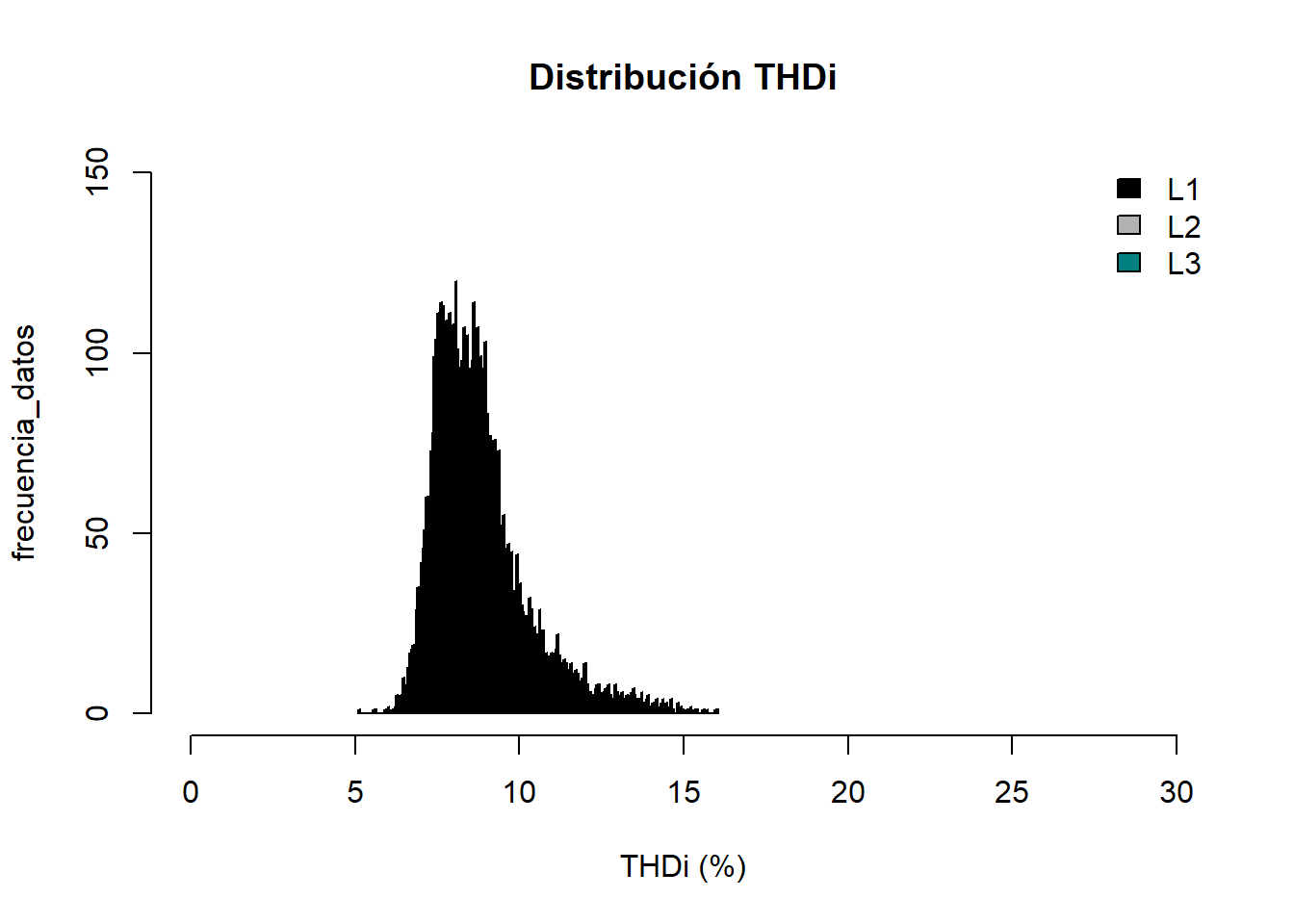

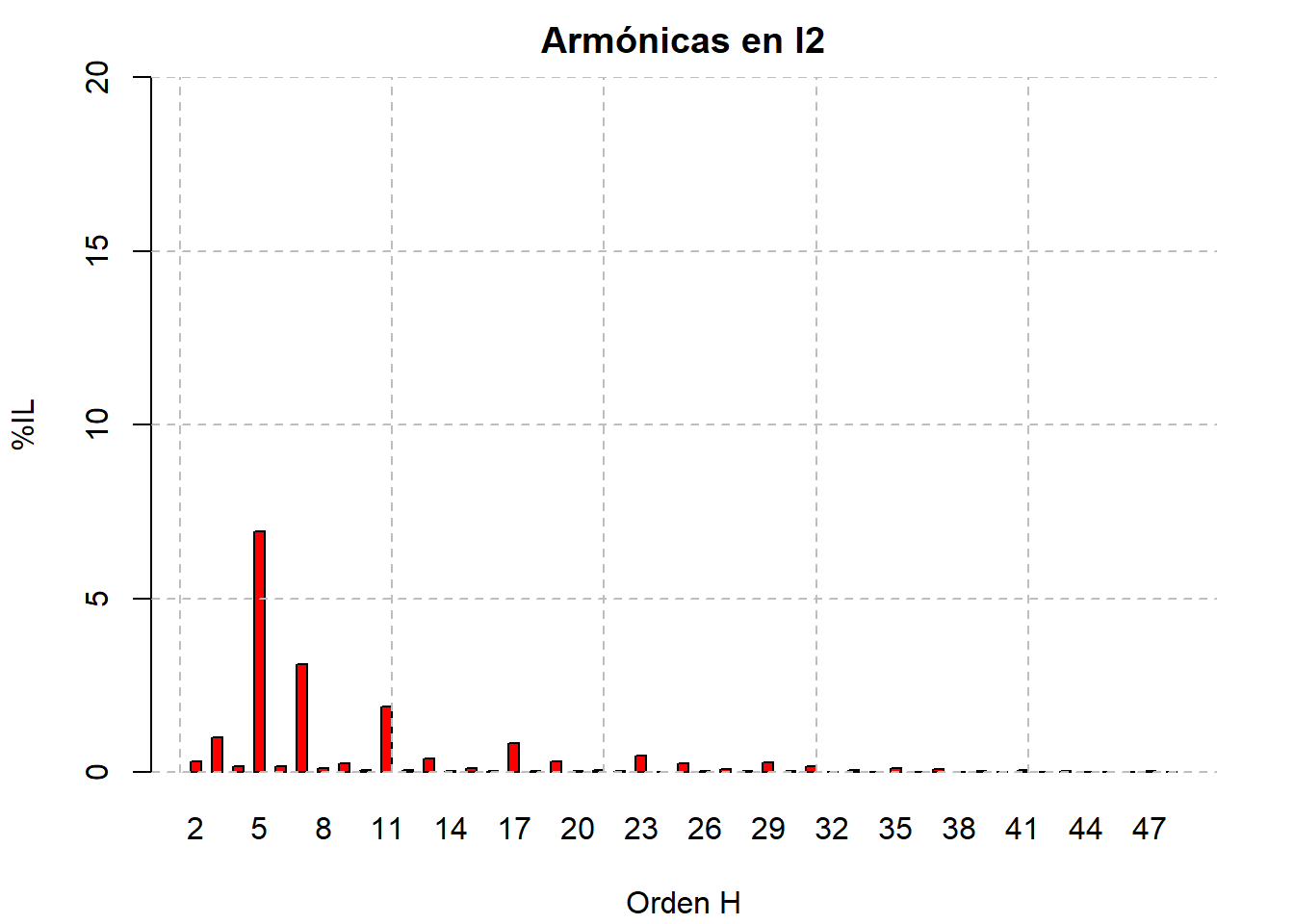

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 5.6 Min. : 5.6 Min. : 5.1
1st Qu.: 8.1 1st Qu.: 8.3 1st Qu.: 7.6
Median : 8.7 Median : 8.9 Median : 8.1
Mean : 9.0 Mean : 9.2 Mean : 8.4
3rd Qu.: 9.5 3rd Qu.: 9.8 3rd Qu.: 8.9
Max. :15.6 Max. :16.0 Max. :15.1
